- DoorHan SDC

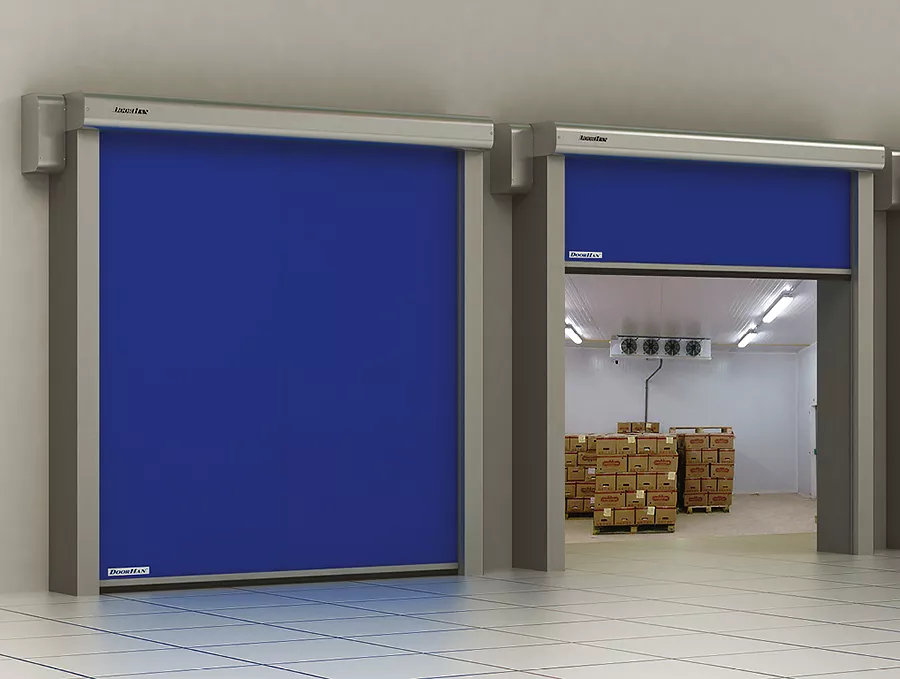

Модель ПВХ ворот SPEEDROLL SDC применяется на предприятиях пищевой и индустриальной промышленности, а также в области медицины, на складах, в морозильных камерах и других закрытых помещениях, где необходима полная изоляция от внешней среды и поддержка определенных параметров микроклимата.

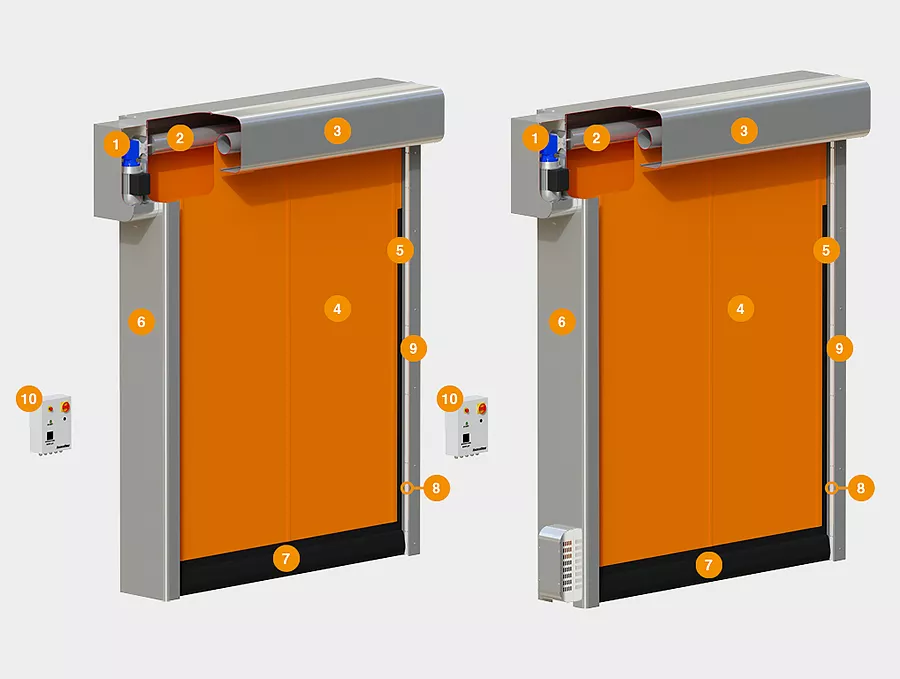

- Электрический привод

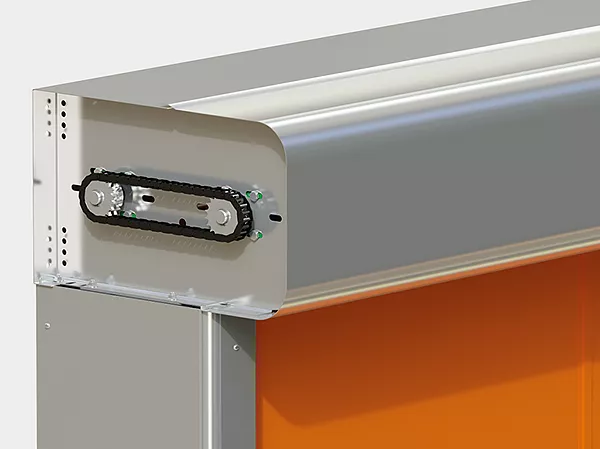

- Вал
- Короб вала
- Полотно ворот
- Направляющая для движения полотна
- Короб стойки
- Нижняя кромка полотна
- Фотоэлемент
- Стойка
- Блок управления
- Тепловая пушка
- Цвет каркаса
- Цвет полотна
- Поверхности
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3002 (красный)
RAL 2004 (оранжевый)
RAL 9010 (белый)
RAL 5002 (синий)
RAL 6026 (зеленый)
RAL 9006 (серебристый)
RAL 1003 (желтый)
RAL 3000 (красный)
RAL 2004 (оранжевый)
Каркас ворот из нержавеющей стали ASIS 304
- Технические
- Размеры
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174) | CLASS2 | для ворот шириной до 3 500 мм |
| Скорость открывания, м/с | 1,0 | ворота до 3 000 × 3 000 мм |
| Скорость закрывания, м/с | 0,8 | |
| Диапазон рабочих температур, °С | от −30 до +50 | При эксплуатации в температурном режиме −16...−30 °С в конструкции ворот отсутствует арматура на полотне, а также нельзя установить прозрачные секции. Опция «Профиль безопасности» недоступна. |
| Мощность, Вт | 1 500 | |
| Класс защиты IP | IP54 | концевые положения отслеживаются энкодером |
| Напряжение питания, В | 220 В / 50 Гц | однофазное |
| Напряжение питания, В | 380 В / 50 Гц | трехфазное |
| Безотказность, количество циклов открывания-закрывания, не менее | 1 500 000 | зависит от условий эксплуатации |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | от 2 000 до 3 750 |
| Высота проема, мм | от 2 000 до 3 000 |
| Притолока, мм | от 1 100 |
| Пристенки, мм | от 220 до 440 |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Состав | упаковка представляет собой деревянный ящик из бруса, между узлами проложен каpтон, все закреплено хомутами |
| Длина, мм | зависит от длины составных частей ворот |
| Ширина, мм | 700 |
| Высота, мм | 665 |
- Базовая
- Дополнительная
Металлический вал, покрытый слоем цинка, диаметром 130 мм;
ПВХ полотно армированное. Плотность изделия 900–1 200 г/м²;
Фоточувствительные элементы. Устанавливаются по бокам стен в верхних точках на расстоянии 500 мм от поверхности пола. Предназначены для обнаружения неправильной размотки полотна в режиме открытия.
Также при желании покупатель может заказать в качестве дополнительной комплектации корпус управляющего блока, изготовленного из нержавеющей стали марки AISI304.
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед тем как начать монтажные работы оборудования необходимо провести предварительную подготовку объекта, включающую в себя замеры проема изнутри помещения. Для обеспечения точности замеров рекомендуется проводить их в трех разных точках.
Установочные работы скоростных ворот рулонного типа SPEEDROLL SDC производятся накладным способом.

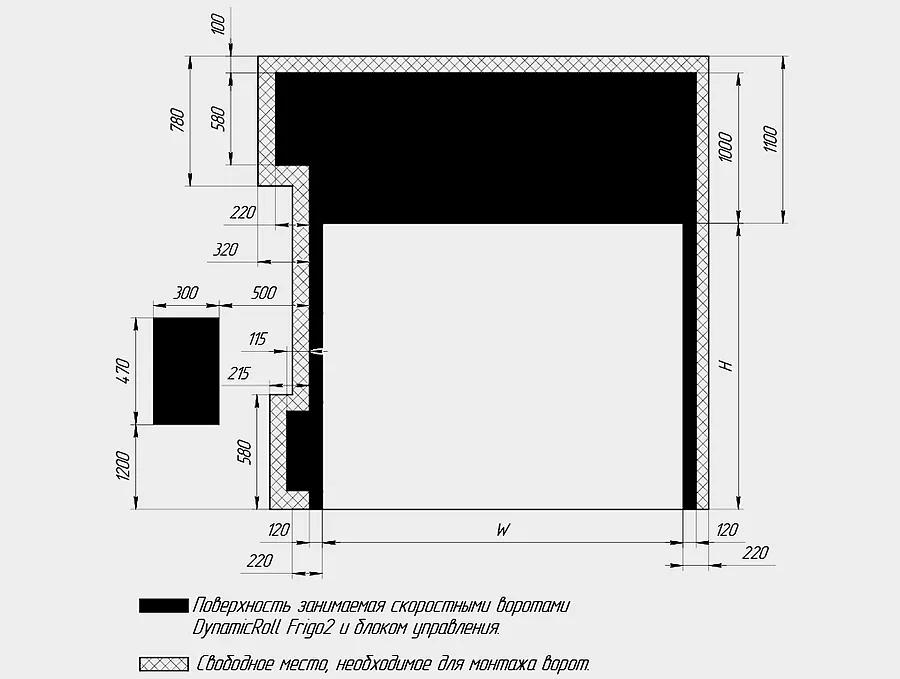

Общий вид ворот с приводом сбоку (привод слева / привод справа) без системы подогрева.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 2 000 до 3 750 |
| H, мм Высота проема | от 2 000 до 3 000 |
Общий вид ворот с приводом сбоку (привод слева / привод справа) с системой подогрева.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| B, мм Ширина проема | от 2 000 до 3 750 |
| H, мм Высота проема | от 2 000 до 3 000 |
В обязанности сотрудников фирмы «Техноград» входит кроме предоставления подробной информации о достоинствах продукции рассказать, как правильно пользоваться конструкцией, чтобы продлить срок ее эксплуатации и обеспечить бесперебойную работу.
- Данная модель ворот не предназначена для установки в местах с повышенной либо нестабильной ветровой нагрузкой. К таким объектам можно отнести многоуровневые закрытые стоянки (паркинги) имеющие несколько въездов-выездов, здания, размещенные на открытом морском побережье, нестандартные постройки с множеством входов и выходов. Для таких объектов лучше использовать другие модели, например: спиральные ворота HSSD либо SpeedFold.
- Необходимо проводить регулярный техосмотр и обслуживание всех элементов конструкции.
- При открытии-закрытии ворот в ручном режиме использовать только специальный вороток.
- Запрещено воздействовать на ворота механическим усилием, создавать препятствие свободному закрытию-открытию устройства, а также заходить в область проема людям и животным во время движения конструкции.
- Важным условием является содержание направляющих поливинилхлоридных полотен в полной чистоте.
